Trong lĩnh vực công nghiệp, thiết kế khuôn không đơn thuần là “vẽ khuôn” rồi đưa đi gia công. Đặc biệt với các dự án sản xuất nhựa hàng loạt, khuôn chính là yếu tố quyết định chất lượng đầu ra, tốc độ sản xuất, tỷ lệ phế phẩm và độ ổn định lâu dài. Chỉ cần sai một bước nhỏ, doanh nghiệp có thể phải trả giá bằng thời gian sửa khuôn, trễ tiến độ giao hàng, đội chi phí vận hành.
Vậy một quy trình thiết kế khuôn đúng chuẩn gồm những gì? Dưới đây là 7 bước quan trọng nhất giúp doanh nghiệp kiểm soát rủi ro và tối ưu hiệu quả sản xuất hàng loạt.

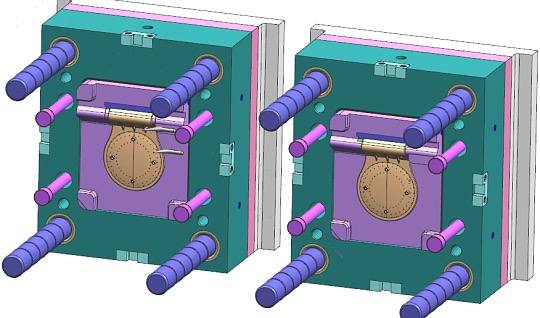

Khuôn đang được thiết kế trên phần mềm chuyên dụng – Ảnh: DPT VIệt Nam
Bước 1: Tiếp nhận bản vẽ – xác định yêu cầu kỹ thuật & sản lượng
Bước đầu tiên của mọi dự án sản xuất nhựa là tiếp nhận đầy đủ dữ liệu đầu vào, gồm:
-
File 2D/3D (STEP/IGES/STL) hoặc bản vẽ kỹ thuật
-
Mẫu thực tế (nếu có)
-
Sản lượng mục tiêu (thử nghiệm – trung bình – hàng loạt lớn)
-
Yêu cầu dung sai, độ bóng, màu sắc, tiêu chuẩn lắp ráp
Ở bước này, kỹ sư cần làm rõ một điều cốt lõi: sản phẩm được thiết kế để chạy số lượng lớn hay chỉ là mẫu thử?
Vì nếu mục tiêu là hàng loạt, thiết kế khuôn phải hướng tới độ bền – tốc độ – ổn định, không chỉ “ép ra được sản phẩm”.
Bước 2: Phân tích DFM – tối ưu thiết kế sản phẩm để sản xuất được
Không phải bản vẽ nào cũng sẵn sàng cho sản xuất nhựa. DFM (Design for Manufacturing) là bước giúp phát hiện sớm các rủi ro như:
-
Góc âm khiến không thoát khuôn
-
Thành quá dày gây lõm (sink mark)
-
Thành quá mỏng gây thiếu nhựa
-
Gân tăng cứng bố trí sai gây cong vênh
Một quy trình thiết kế khuôn tốt luôn có DFM để:
-
Tăng khả năng sản xuất ổn định
-
Giảm số lần sửa khuôn
-
Rút ngắn thời gian đưa sản phẩm ra thị trường
👉 Đây là bước “lọc lỗi” cực quan trọng trước khi cắt thép.
Bước 3: Chọn phương án khuôn tối ưu cho sản xuất hàng loạt
Trong sản xuất nhựa, phương án khuôn quyết định trực tiếp đến giá khuôn, năng suất và chi phí trên mỗi sản phẩm. Kỹ sư sẽ xác định:
-
Khuôn 1 lòng hay nhiều lòng (multi-cavity)
-
Khuôn 2 tấm / 3 tấm / khuôn hot runner
-
Vị trí cổng phun tối ưu (gate location)
-
Hướng phân khuôn (parting line) hợp lý
Chọn đúng phương án giúp doanh nghiệp:
-
Tăng sản lượng mà không cần thêm máy
-
Giảm chi phí sản xuất theo quy mô
-
Dễ mở rộng khi nhu cầu tăng
Bước 4: Thiết kế kết cấu khuôn chi tiết (core/cavity, slider, lifter, ejector)
Đây là “trái tim” của quy trình thiết kế khuôn cho sản xuất nhựa. Một thiết kế chuẩn cần đảm bảo:
-
Độ cứng vững khuôn cao, tránh biến dạng khi ép
-
Hệ thống đẩy (ejector) bố trí đúng để không trắng mặt, không kẹt sản phẩm
-
Cơ cấu trượt/lifter ổn định cho các chi tiết undercut
-
Tối ưu lắp ráp, dễ bảo trì và thay thế linh kiện
Nếu bước này làm không tốt, rủi ro khi sản xuất hàng loạt sẽ tăng mạnh:
-
Gãy chốt, kẹt trượt
-
Sản phẩm dính khuôn
-
Dừng máy liên tục gây trễ tiến độ
👉 Thiết kế kết cấu tốt giúp khuôn chạy “êm” và bền, đặc biệt quan trọng khi chạy số lượng lớn.
Bước 5: Thiết kế hệ thống dẫn nhựa & thoát khí để giảm lỗi hàng loạt
Trong sản xuất nhựa, rất nhiều lỗi phát sinh do nhựa chảy không ổn định hoặc khí bị kẹt trong lòng khuôn. Vì vậy, thiết kế cần tối ưu:
-
Runner cân bằng để nhựa đi đều
-
Gate phù hợp để hạn chế vết hàn ở vị trí chịu lực
-
Venting (thoát khí) đúng điểm để tránh cháy nhựa, bọt khí
Nếu làm tốt bước này, doanh nghiệp sẽ giảm được:
-
Thiếu nhựa
-
Bavia
-
Vết hàn xấu
-
Cháy nhựa do kẹt khí
👉 Đây là bước quyết định tỷ lệ lỗi trong sản xuất hàng loạt.
Bước 6: Thiết kế hệ thống làm mát – tối ưu chu kỳ ép và độ ổn định kích thước
Một trong những yếu tố ảnh hưởng lớn nhất đến năng suất sản xuất nhựa là chu kỳ làm mát. Nếu làm mát không đều, sản phẩm sẽ:
-
Cong vênh
-
Sai kích thước theo từng lô
-
Chu kỳ ép kéo dài → giảm sản lượng
Thiết kế làm mát chuẩn sẽ tập trung vào:
-
Bố trí kênh nước hợp lý theo vùng nhiệt
-
Làm mát cân bằng giữa core và cavity
-
Tối ưu đường nước để dễ vệ sinh và bảo trì
👉 Làm mát tốt = tăng sản lượng + giảm lỗi + ổn định chất lượng.
Bước 7: Thử khuôn – chuẩn hóa thông số – sẵn sàng sản xuất hàng loạt
Thử khuôn không phải chỉ để “ép ra được sản phẩm”, mà để chứng minh rằng khuôn chạy ổn định khi sản xuất hàng loạt. Trong sản xuất nhựa, một quy trình thử khuôn chuẩn cần:
-
Đo kiểm kích thước và dung sai theo tiêu chuẩn
-
Kiểm tra độ ổn định khi chạy liên tục
-
Ghi nhận “process window” (dải thông số ép tối ưu)
-
Tinh chỉnh khuôn nếu cần trước khi bàn giao sản xuất
Nếu bước này làm kỹ, doanh nghiệp sẽ:
-
Giảm rủi ro khi tăng sản lượng
-
Giảm phế phẩm ngay từ giai đoạn đầu
-
Đảm bảo tiến độ giao hàng
Vì sao doanh nghiệp nên làm khuôn theo quy trình 7 bước?
Trong thực tế sản xuất nhựa, doanh nghiệp càng chạy số lượng lớn càng thấy rõ:
khuôn tốt không chỉ tạo ra sản phẩm – mà tạo ra lợi nhuận ổn định.
Quy trình 7 bước giúp:
-
Giảm lỗi kỹ thuật ngay từ gốc
-
Tối ưu chu kỳ ép và năng suất
-
Giảm downtime và chi phí bảo trì
-
Ổn định chất lượng theo lô
-
Dễ mở rộng sản lượng trong tương lai
DPT – Thiết kế khuôn theo tư duy sản xuất hàng loạt thực chiến
Tại Công ty TNHH DPT, chúng tôi triển khai thiết kế khuôn dựa trên mục tiêu cuối cùng: tối ưu sản xuất nhựa cho khách hàng trong môi trường sản xuất thực tế.
DPT tập trung vào:
-
Thiết kế khuôn chuẩn kỹ thuật, phù hợp sản lượng
-
Tối ưu dẫn nhựa – làm mát – thoát khí để giảm lỗi
-
Chuẩn hóa thử khuôn và thông số ép
-
Đảm bảo khuôn bền, dễ bảo trì, chạy ổn định lâu dài
