Trong hoạt động chế tạo cơ khí chính xác phục vụ ngành đúc ép linh kiện công nghiệp. Việc chế tạo một bộ tháp thép gốc là chuỗi tích tụ của nhiều công đoạn phức tạp. Lòng khuôn mẫu tương lai phải trải qua khâu phay phá thô, chạy tinh và xung điện. Nếu xưởng cơ khí chỉ tiến hành nghiệm thu chất lượng ở bước cuối cùng khi lắp ráp. Mọi sai số cơ học phát sinh ở các bước trung gian sẽ bị che lấp hoàn toàn. Đến khi đưa khuôn lên dàn máy ép thử, hệ lụy kỹ thuật mới vỡ lở ra. Việc này gây lãng phí rất lớn về mặt phôi liệu thép và thời gian dừng máy. Áp dụng hoạt động in-process QC làm khuôn giúp nhà xưởng kiểm soát chặt chẽ từng bước chạy dao. Bài viết này sẽ bóc tách lộ trình rà soát trực tiếp trên dây chuyền.
1. Công đoạn kiểm tra chất lượng phôi thép gốc và độ phẳng gá đặt ban đầu
Mọi hành trình gia công cơ khí tại phân xưởng đều bắt đầu từ khối phôi thép thô. Trước khi lệnh cho máy phay phá thô hoạt động, QC phải rà soát phần cứng.
Kỹ sư tiến hành đo đạc kích thước bao của khối kim loại nhập khẩu thực tế. Họ kiểm tra chứng chỉ mác thép sòng phẳng để đảm bảo độ cứng đạt tiêu chuẩn. Khối thép sau đó được gá đặt lên bàn gá từ của máy phay kỹ thuật số. Hoạt động in-process QC làm khuôn yêu cầu thợ máy dùng đồng hồ so để rà phẳng mặt. Độ song song của phôi với băng máy phải đạt độ chuẩn xác dung sai tuyệt đối. Việc chuẩn bị phần cứng kỹ lưỡng này giúp triệt tiêu nguy cơ chạy lệch tâm phôi.
Xem thêm bài viết về Kiểm tra sản phẩm sau khi hoàn thiện tại đây.
2. Kiểm tra dung sai kích thước lòng khuôn ngay sau hành trình phay tinh CNC
Hành trình phay tinh CNC quyết định trực tiếp đến hình hài biên dạng 3D của tháp thép. Các trục dao quay công suất lớn cắt gọt kim loại với vận tốc rất xé gió.

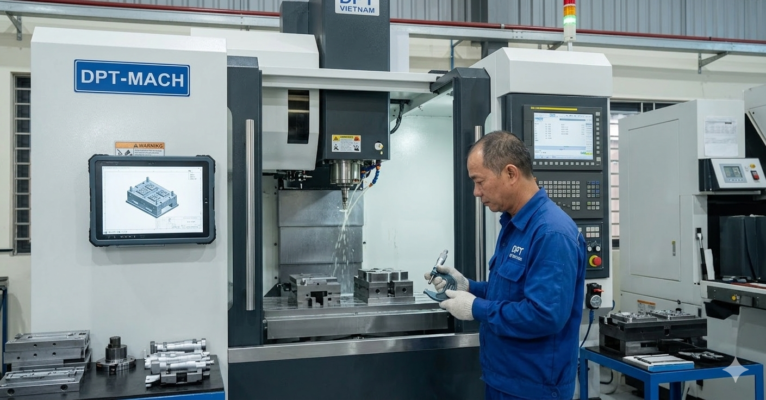

Ngay khi máy CNC kết thúc lệnh chạy dao và dừng trục động cơ quay hoàn toàn. Nhân viên QC phân xưởng sẽ tiến hành đo kiểm trực tiếp ngay tại lòng máy. Họ ứng dụng thước kẹp điện tử hoặc đầu dò đo tọa độ tự động gắn trên trục máy. Mục tiêu là kiểm tra độ sâu hốc cavity và kích thước của các vách đứng cơ khí. Đo đạc lúc này giúp phát hiện sớm hiện tượng mòn dao gây sai lệch hình học. Khâu giám sát nóng này là giá trị cốt lõi của in-process QC làm khuôn chuyên nghiệp.
Xem thêm bài viết về Ứng dụng thiết bị đo kiểm trong kiểm soát chất lượng tại đây.
3. Giám sát độ sâu và độ bóng bề mặt góc khuất tại công đoạn xung điện EDM
Đối với các vị trí rãnh siêu sâu hoặc góc vuông vách sắc nét đứng chín mươi độ. Hệ thống dao phay cơ học thông thường hoàn toàn không thể đưa lưỡi cắt tiếp cận.
Xưởng bắt buộc phải sử dụng đến công nghệ xung điện định hình EDM chuyên dụng. Trong bước này, hoạt động in-process QC làm khuôn đóng vai trò chốt chặn độ sâu. QC tiến hành rà soát kích thước điện cực đồng đỏ trước khi bật tia lửa điện. Quá trình phóng điện phóng ăn mòn kim loại được giám sát biểu đồ xung liên tục. Sau khi xung xong, bề mặt lòng thép được kiểm tra độ bóng lỳ, sạch sẽ. Đảm bảo các góc khuất không bị hiện tượng rỗ bề mặt hay cháy sém cơ khí.
Xem thêm bài viết về Vai trò của tiêu chuẩn ISO trong sản xuất nhựa tại đây.
4. Rà soát độ đồng tâm hệ thống đường nước làm mát chạy ngầm trong tháp thép
Hệ thống ống đồng giải nhiệt chạy ngầm được ví như mạch máu điều hòa nhiệt độ khuôn. Các lỗ nước được khoan sâu xuyên suốt chiều dài của khối tháp thép lớn.
Nhiệm vụ của in-process QC làm khuôn trong công đoạn này là kiểm tra độ thông suốt. Kỹ sư ứng dụng thiết bị nội soi công nghiệp luồn sâu vào lòng ống khoan ngầm. Việc này giúp phát hiện sớm các ba via kim loại hoặc xỉ hàn dính cứng bên trong. Đồng thời, xưởng tiến hành bài test bơm áp lực nước để thử nghiệm độ kín khít. Đảm bảo hệ thống nước giải nhiệt không bị rò rỉ vào hốc lòng khuôn mẫu. Khâu rà soát ngầm này giúp ngăn chặn hiện tượng sốc nhiệt gây lỗi cong vênh phôi nhựa.
Xem thêm bài viết về Sai số trong thiết kế khuôn ảnh hưởng ra sao tại đây.
5. Kiểm tra độ phẳng khít sát bề mặt phân khuôn tại khu vực bàn nguội ráp thô

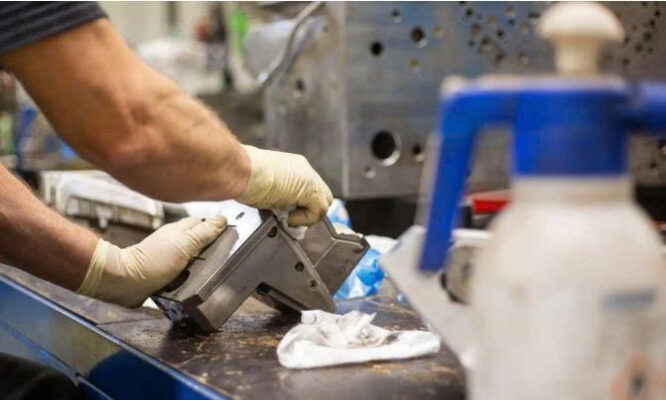

Ráp thô tại bàn nguội là công đoạn kiểm tra sự phối hợp cơ học giữa hai nửa khuôn. Thợ cả lành nghề sẽ bôi một lớp mực màu chuyên dụng lên bề mặt vách thép.
Họ tiến hành ép chặt tấm khuôn di động và cố định lại với nhau bằng kẹp thủy lực. Khi tách khuôn ra, kỹ sư sẽ quan sát độ đồng đều của vệt mực in trên thép. Vết mực phân bổ đều chứng tỏ bề mặt phân khuôn đạt độ phẳng khít sát tuyệt đối. Nếu xuất hiện khoảng hở dù chỉ vài micromet do gia công cơ khí bị lỗi dung sai. Lòng khuôn mẫu sẽ lập tức được đưa đi mài rũa, xử lý lại nguội sòng phẳng. Chốt chặn này giúp loại bỏ hoàn toàn các lỗi bavia tràn nhựa diện rộng sau này. Việc loại bỏ rủi ro này giúp doanh nghiệp tránh được
6. DPT Mold Việt Nam – Đơn vị làm chủ quy trình kiểm soát chất lượng cơ khí nghiêm túc
DPT Mold Việt Nam xây dựng hệ thống quản trị chất lượng nhà xưởng đạt tiêu chuẩn công nghiệp cao. Chúng tôi thực hiện hoạt động in-process QC làm khuôn bằng kỷ luật công nghệ dứt khoát.
Đội ngũ kỹ sư QC của chúng tôi luôn túc trực trực tiếp tại từng bàn máy gia công. DPT trang bị đầy đủ các thiết bị đo kiểm hiện đại phục vụ công tác rà soát tại chỗ. Chúng tôi nói không với việc bỏ qua công đoạn kiểm tra trung gian để chạy theo tiến độ. Mọi dữ liệu dung sai của từng bước phay, xung đều được số hóa, minh bạch 100%. Sự chuyên nghiệp này khẳng định vững chắc năng lực sản xuất nhựa uy tín hàng đầu của chúng tôi.
7. Kết luận: Kiểm soát chặt chẽ từng công đoạn để kiến tạo tháp thép trường tồn
Vận hành chuỗi kiểm soát chất lượng trung gian là tư duy chiến lược của nhà quản trị giỏi. Nó giúp doanh nghiệp loại bỏ hoàn toàn các rủi ro phát sinh phế phẩm và lãng phí thời gian. Bộ khuôn tháp thép bản quyền hoàn thiện sẽ đạt độ chuẩn xác hình học cao nhất khi bấm máy. DPT Mold Việt Nam luôn là người đồng hành trung thực, trách nhiệm và sòng phẳng nhất về công nghệ. Tác phong công nghiệp nghiêm túc và hạ tầng máy móc tối tân là danh dự của chúng tôi. Hãy để hệ sinh thái cơ khí khép kín của chúng tôi bảo vệ an toàn cho dòng tiền đầu tư của bạn. Liên hệ với DPT Mold Việt Nam ngay hôm nay để nhận giải pháp công nghệ tốt nhất!
