Trong lĩnh vực sản xuất nhựa, khuôn không chỉ là công cụ tạo hình sản phẩm mà còn là “trái tim” của toàn bộ dây chuyền. Một bộ khuôn có thể vận hành hàng trăm nghìn đến hàng triệu shot ép, quyết định trực tiếp đến chất lượng thành phẩm, chi phí và tiến độ giao hàng. Tuy nhiên, không phải doanh nghiệp nào cũng nhận ra rằng tuổi thọ khuôn phụ thuộc rất lớn vào quy trình thiết kế ngay từ đầu.

Tại DPT, với kinh nghiệm nhiều năm trong lĩnh vực thiết kế và chế tạo khuôn cho sản xuất nhựa, chúng tôi nhận thấy: 70% vấn đề về mòn khuôn, nứt lõi, kẹt trượt, bavia kéo dài… đều bắt nguồn từ khâu thiết kế chưa tối ưu. Vậy cụ thể, quy trình thiết kế khuôn ảnh hưởng như thế nào đến tuổi thọ khuôn?

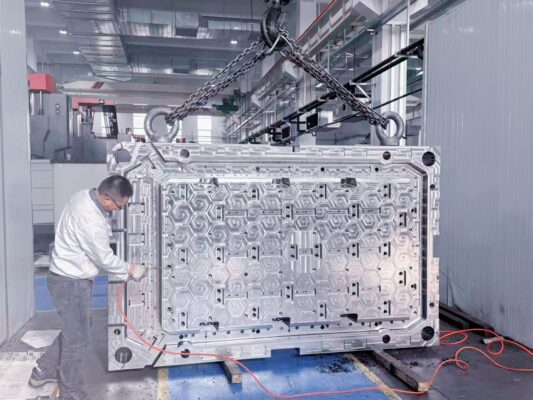

1 bộ khuôn cỡ lớn đang được hoàn thiện – Ảnh: DPT Việt Nam

1. Lựa chọn vật liệu khuôn – Nền tảng quyết định độ bền

Trong sản xuất nhựa, mỗi loại nhựa có đặc tính khác nhau: nhựa gia cường sợi thủy tinh có tính mài mòn cao, nhựa PC yêu cầu nhiệt độ ép lớn, nhựa kỹ thuật có áp suất cao… Nếu vật liệu thép khuôn không được lựa chọn phù hợp, khuôn sẽ nhanh chóng bị:

• Mòn lòng khuôn

• Biến dạng lõi

• Rạn nứt do sốc nhiệt

Một quy trình thiết kế bài bản phải bắt đầu từ việc phân tích vật liệu nhựa, sản lượng dự kiến và điều kiện vận hành thực tế. Với các dự án sản xuất nhựa sản lượng lớn, việc sử dụng thép có độ cứng cao, xử lý nhiệt chuẩn và phủ bề mặt (nếu cần) là yếu tố sống còn giúp tăng tuổi thọ khuôn lên gấp nhiều lần.

2. Thiết kế hệ thống làm mát – Yếu tố âm thầm nhưng cực kỳ quan trọng

Nhiệt độ không đồng đều là nguyên nhân gây:

• Cong vênh sản phẩm

• Ứng suất dư trong khuôn

• Giảm độ bền thép theo thời gian

Trong sản xuất nhựa, khuôn hoạt động liên tục với chu kỳ ép ngắn. Nếu hệ thống làm mát bố trí không hợp lý, nhiệt tích tụ sẽ khiến khuôn nhanh xuống cấp.

Một quy trình thiết kế chuẩn phải đảm bảo:

• Đường nước bố trí đồng đều quanh lòng khuôn

• Khoảng cách tối ưu giữa kênh nước và bề mặt sản phẩm

• Tính toán lưu lượng và áp suất nước

Thiết kế làm mát tốt không chỉ rút ngắn chu kỳ ép trong sản xuất nhựa, mà còn giúp khuôn vận hành ổn định hàng năm mà không bị nứt nhiệt.

3. Phân tích dòng chảy nhựa – Ngăn ngừa mài mòn cục bộ

Trong nhiều dự án sản xuất nhựa, khu vực cổng phun và runner thường là nơi chịu áp lực và ma sát cao nhất. Nếu không mô phỏng dòng chảy trước khi chế tạo, nhựa có thể:

• Tập trung lực vào một điểm

• Gây xói mòn lõi

• Tạo bavia kéo dài

Quy trình thiết kế hiện đại bắt buộc phải ứng dụng phần mềm mô phỏng dòng chảy (Moldflow) để:

• Xác định vị trí gate tối ưu

• Giảm áp suất phun

• Phân bổ lực đồng đều

Điều này giúp khuôn sử dụng bền hơn trong quá trình sản xuất nhựa quy mô lớn.

4. Thiết kế kết cấu khuôn – Tránh biến dạng cơ học

Một lỗi phổ biến trong sản xuất nhựa là thiết kế khuôn thiếu độ cứng vững. Khi máy ép hoạt động ở áp suất cao, nếu khuôn không được gia cường hợp lý, sẽ xảy ra:

• Hở mặt phân khuôn

• Tạo bavia

• Mòn nhanh bề mặt tiếp xúc

Quy trình thiết kế chuyên nghiệp phải tính toán:

• Độ dày tấm khuôn

• Số lượng và vị trí bulong

• Hệ thống dẫn hướng

Sự tối ưu kết cấu này giúp khuôn chịu được hàng trăm nghìn chu kỳ trong môi trường sản xuất nhựa mà vẫn giữ độ chính xác.

5. Thiết kế hệ thống đẩy – Giảm hư hỏng chi tiết chuyển động

Trong sản xuất nhựa, hệ thống ejector hoạt động liên tục. Nếu bố trí chốt đẩy không đều hoặc thiếu tính toán lực, sẽ dẫn đến:

• Gãy chốt

• Mòn lỗ dẫn hướng

• Kẹt sản phẩm

Quy trình thiết kế tối ưu cần:

• Phân tích lực đẩy theo diện tích tiếp xúc

• Bố trí chốt đẩy tại vị trí chịu lực

• Tính toán hành trình hợp lý

Điều này giúp khuôn vận hành bền bỉ và giảm thời gian bảo trì trong dây chuyền sản xuất nhựa.

6. Sai số lắp ráp và dung sai – Ảnh hưởng trực tiếp đến tuổi thọ

Một bộ khuôn cho sản xuất nhựa không chỉ là bản vẽ đẹp mà còn phải đảm bảo:

• Dung sai gia công chính xác

• Bề mặt mài nhẵn đạt chuẩn

• Lắp ráp không có độ rơ

Sai số nhỏ trong thiết kế có thể khiến các chi tiết ma sát liên tục, làm mòn nhanh. Do đó, quy trình thiết kế phải bao gồm bước kiểm tra chồng dung sai (tolerance stack-up analysis) trước khi chế tạo.

7. Bảo trì ngay từ khâu thiết kế

Một điểm ít được chú ý trong sản xuất nhựa là: khuôn có dễ bảo trì hay không phụ thuộc vào thiết kế ban đầu.

Thiết kế tốt cần:

• Dễ tháo lắp lõi

• Thay thế insert nhanh chóng

• Có điểm bôi trơn thuận tiện

Khi bảo trì thuận lợi, tuổi thọ khuôn được kéo dài đáng kể và giảm thời gian dừng máy trong quá trình sản xuất nhựa.

Kết luận: Thiết kế đúng ngay từ đầu – Đầu tư cho tương lai

Trong ngành sản xuất nhựa, tuổi thọ khuôn không phải là yếu tố ngẫu nhiên. Nó là kết quả của một quy trình thiết kế khoa học, chuẩn kỹ thuật và được kiểm soát chặt chẽ.

Một bộ khuôn có thể:

• Hoạt động ổn định nhiều năm

• Giảm chi phí sửa chữa

• Giữ độ chính xác sản phẩm

• Tối ưu hiệu suất dây chuyền

Hoặc ngược lại, nếu thiết kế thiếu chiều sâu, doanh nghiệp sẽ phải trả giá bằng chi phí bảo trì, thời gian dừng máy và rủi ro giao hàng trễ.

Tại DPT, chúng tôi xây dựng quy trình thiết kế khuôn dựa trên:

• Phân tích kỹ thuật chi tiết

• Ứng dụng mô phỏng hiện đại

• Kiểm soát dung sai nghiêm ngặt

• Tư duy tối ưu cho sản xuất nhựa lâu dài

Chúng tôi không chỉ chế tạo khuôn – chúng tôi thiết kế giải pháp giúp khuôn bền vững theo thời gian.
