Trong bối cảnh công nghiệp hóa mạnh mẽ, nhu cầu sản xuất hàng loạt với chất lượng ổn định và chi phí tối ưu ngày càng trở thành yêu cầu bắt buộc của doanh nghiệp. Đặc biệt trong lĩnh vực sản xuất nhựa, khuôn không chỉ là công cụ tạo hình sản phẩm mà còn là “trái tim” của toàn bộ dây chuyền. Một quy trình thiết kế khuôn bài bản sẽ quyết định trực tiếp đến độ chính xác, năng suất và tuổi thọ khuôn.

Vậy quy trình thiết kế khuôn phục vụ sản xuất hàng loạt bao gồm những bước nào? Và vì sao doanh nghiệp cần đầu tư nghiêm túc vào giai đoạn này? Hãy cùng phân tích chi tiết dưới góc nhìn chuyên sâu.

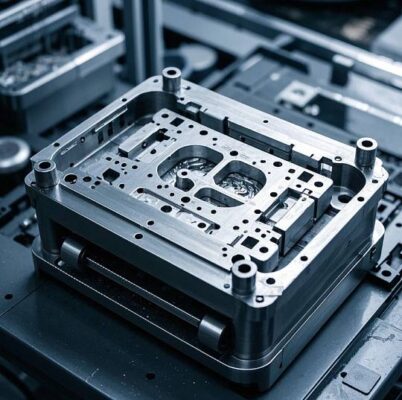

Một quy trình thiết kế khuôn bài bản sẽ quyết định trực tiếp đến độ chính xác, năng suất và tuổi thọ khuôn. – Ảnh: DPT Việt Nam

1. Phân tích yêu cầu sản phẩm – Nền tảng của mọi thiết kế

Mọi dự án trong sản xuất nhựa đều bắt đầu từ bản vẽ sản phẩm. Tuy nhiên, thiết kế khuôn không đơn giản là sao chép kích thước đó vào lòng khuôn. Kỹ sư cần:

• Phân tích dung sai kỹ thuật

• Xác định kích thước lắp ráp quan trọng

• Đánh giá độ dày thành sản phẩm

• Kiểm tra khả năng tháo khuôn

Ở bước này, việc hiểu rõ mục đích sử dụng sản phẩm là yếu tố then chốt. Trong sản xuất nhựa, sản phẩm dùng cho điện – điện tử sẽ có yêu cầu khác hoàn toàn so với linh kiện gia dụng hay công nghiệp.

Việc phân tích kỹ ngay từ đầu giúp giảm thiểu rủi ro sai số khi đưa vào sản xuất hàng loạt.

2. Lựa chọn vật liệu và tính toán hệ số co rút

Một trong những đặc thù của sản xuất nhựa là hiện tượng co rút sau khi làm nguội. Mỗi loại nhựa như ABS, PP, PC hay PA đều có hệ số co rút khác nhau.

Nếu không tính toán chính xác:

• Sản phẩm sẽ sai kích thước

• Không đạt yêu cầu lắp ráp

• Phải chỉnh sửa khuôn tốn kém

Do đó, quy trình thiết kế khuôn bắt buộc phải:

• Xác định đúng vật liệu

• Tính toán bù co rút

• Dự đoán biến dạng tiềm ẩn

Đây là bước quan trọng giúp đảm bảo độ chính xác trong sản xuất nhựa hàng loạt.

3. Thiết kế kết cấu khuôn – Đảm bảo độ cứng và độ ổn định

Kết cấu khuôn bao gồm:

• Tấm khuôn

• Lõi và lòng khuôn

• Hệ thống dẫn hướng

• Hệ thống đẩy

Thiết kế kết cấu phải đảm bảo:

• Độ cứng vững cao

• Không biến dạng khi ép áp suất lớn

• Đóng mở khuôn chính xác

Trong môi trường sản xuất nhựa, áp suất ép có thể lên tới hàng trăm bar. Nếu kết cấu khuôn không đủ chắc chắn, sai lệch sẽ xảy ra và sản phẩm không đạt tiêu chuẩn.

4. Thiết kế hệ thống dẫn nhựa (Runner & Gate)

Hệ thống dẫn nhựa quyết định chất lượng dòng chảy và khả năng điền đầy lòng khuôn.

Quy trình thiết kế cần:

• Xác định vị trí gate tối ưu

• Cân bằng runner trong khuôn nhiều lòng

• Giảm thiểu tổn thất áp suất

Trong sản xuất nhựa, thiết kế sai hệ thống dẫn nhựa có thể gây ra:

• Thiếu nhựa

• Đường hàn xấu

• Ứ khí

• Biến dạng sau ép

Việc phân tích và mô phỏng trước giúp đảm bảo tính ổn định khi sản xuất hàng loạt.

5. Thiết kế hệ thống làm mát – Tối ưu chu kỳ ép

Thời gian làm nguội chiếm phần lớn chu kỳ trong sản xuất nhựa. Hệ thống làm mát được thiết kế tốt sẽ:

• Giảm thời gian chu kỳ

• Hạn chế cong vênh

• Tăng tuổi thọ khuôn

Ngược lại, làm mát không đồng đều sẽ gây chênh lệch nhiệt, dẫn đến sai kích thước và giảm chất lượng sản phẩm.

Do đó, bố trí kênh làm mát hợp lý là yêu cầu kỹ thuật quan trọng trong quy trình thiết kế khuôn.

6. Ứng dụng mô phỏng và kiểm tra kỹ thuật

Công nghệ mô phỏng (Moldflow) cho phép kỹ sư:

• Phân tích dòng chảy

• Dự đoán co rút

• Kiểm tra áp suất

• Đánh giá cong vênh

Trong sản xuất nhựa hiện đại, mô phỏng không còn là tùy chọn mà là tiêu chuẩn bắt buộc để giảm thiểu rủi ro trước khi chế tạo khuôn.

Sau khi gia công, khuôn phải được đo kiểm bằng thiết bị 3D nhằm đảm bảo đúng thiết kế ban đầu trước khi đưa vào sản xuất hàng loạt.

7. Chạy thử và tối ưu hóa

Quy trình thiết kế khuôn chỉ thực sự hoàn thiện sau các lần chạy thử (Trial). Ở giai đoạn này, kỹ sư sẽ:

• Kiểm tra kích thước thực tế sản phẩm

• Điều chỉnh thông số ép

• Tinh chỉnh nếu cần

Mục tiêu là đạt được sự ổn định lâu dài khi đưa vào sản xuất nhựa quy mô lớn.

8. Lợi ích của quy trình thiết kế khuôn bài bản

Doanh nghiệp đầu tư đúng vào quy trình thiết kế sẽ đạt được:

• Giảm tỷ lệ phế phẩm

• Ổn định chất lượng hàng loạt

• Tăng năng suất

• Tiết kiệm chi phí sửa khuôn

• Gia tăng uy tín với khách hàng

Trong ngành sản xuất nhựa, thiết kế khuôn chính là chiến lược kiểm soát rủi ro hiệu quả nhất.

Kết luận

Quy trình thiết kế khuôn phục vụ sản xuất hàng loạt là chuỗi các bước kỹ thuật chặt chẽ từ phân tích sản phẩm, tính toán co rút, thiết kế kết cấu, mô phỏng đến chạy thử và tối ưu. Trong lĩnh vực sản xuất nhựa, mọi sai sót ở giai đoạn thiết kế đều có thể gây tổn thất lớn khi sản xuất hàng loạt.

Vì vậy, lựa chọn đơn vị thiết kế khuôn chuyên nghiệp là yếu tố quyết định sự thành công của dự án.
